verkeersbrug Vier Kwadranten, Almere

technische uitwerking

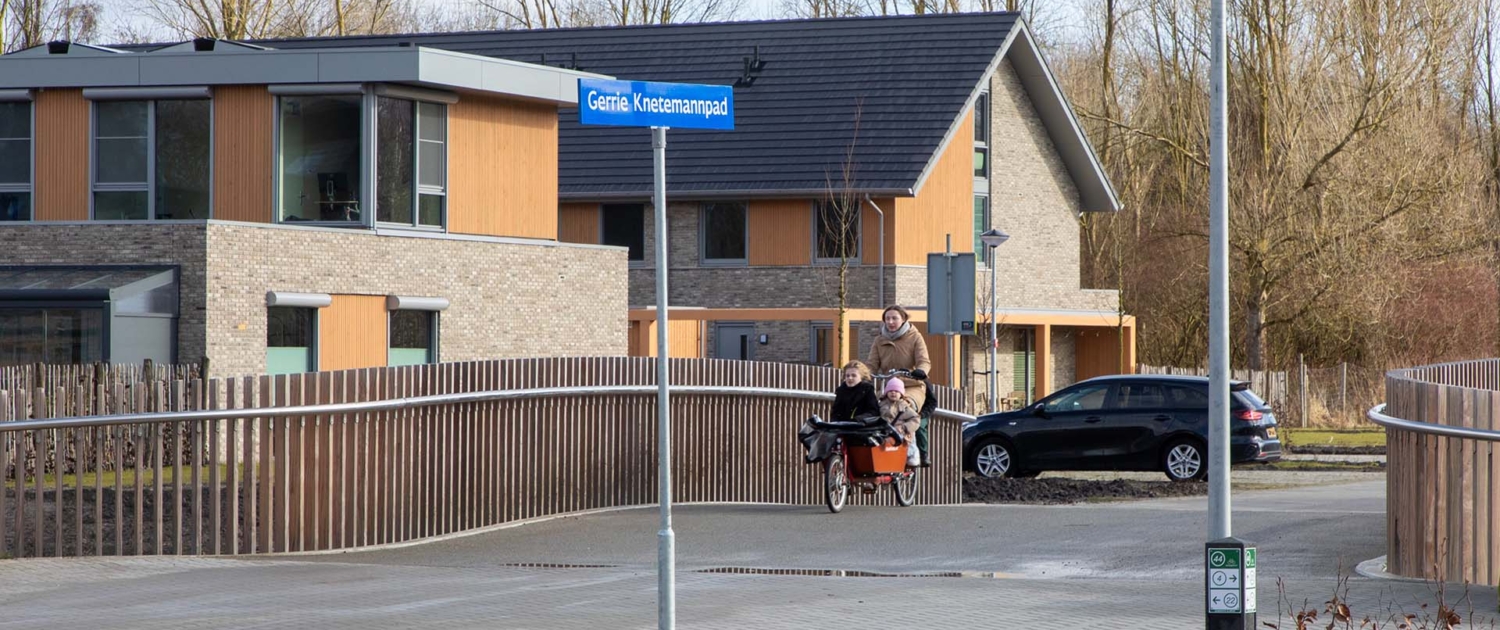

Net naast de Noorderplassen verrijst in Almere een kleine nieuwbouwwijk genaamd De Vier Kwadranten. Midden in deze wijk met ruim zeventig woningen verdeeld over vier kwadranten, moest een verkeersbrug komen. Projectontwikkelaar Arcadis schakelde ons in om de beoogde brug uit te werken. Dit deden we op basis van een beeldkwaliteitsplan, waarin vorm, materiaal, afmetingen en uitstraling van de brug al waren vastgelegd.

constructieve uitdaging

Het beoogde slanke brugdek vormde de grootste uitdaging. Hoe kon dit dek, met in het midden van de overspanning slechts een dikte van dertig centimeter, daadwerkelijk gerealiseerd worden? Een hoger dek zou betekenen dat bruggebruikers meer hoogteverschil moeten overbruggen. Niet onoverkomelijk, maar wel onwenselijk. Een vlak dek was binnen de wensen niet haalbaar omdat de overspanning daar te groot voor was. We kwamen daarom met een constructieve oplossing: prefab betonnen boogliggers die in het werk momentvast verbonden worden met het landhoofd. Om te voorkomen dat de liggers tijdens het transport naar de locatie zouden breken, bedachten we een tijdelijke stalen hulpconstructie die de liggers stabiliseert. Deze is enige tijd na plaatsing verwijderd.

hekwerk van houten lamellen

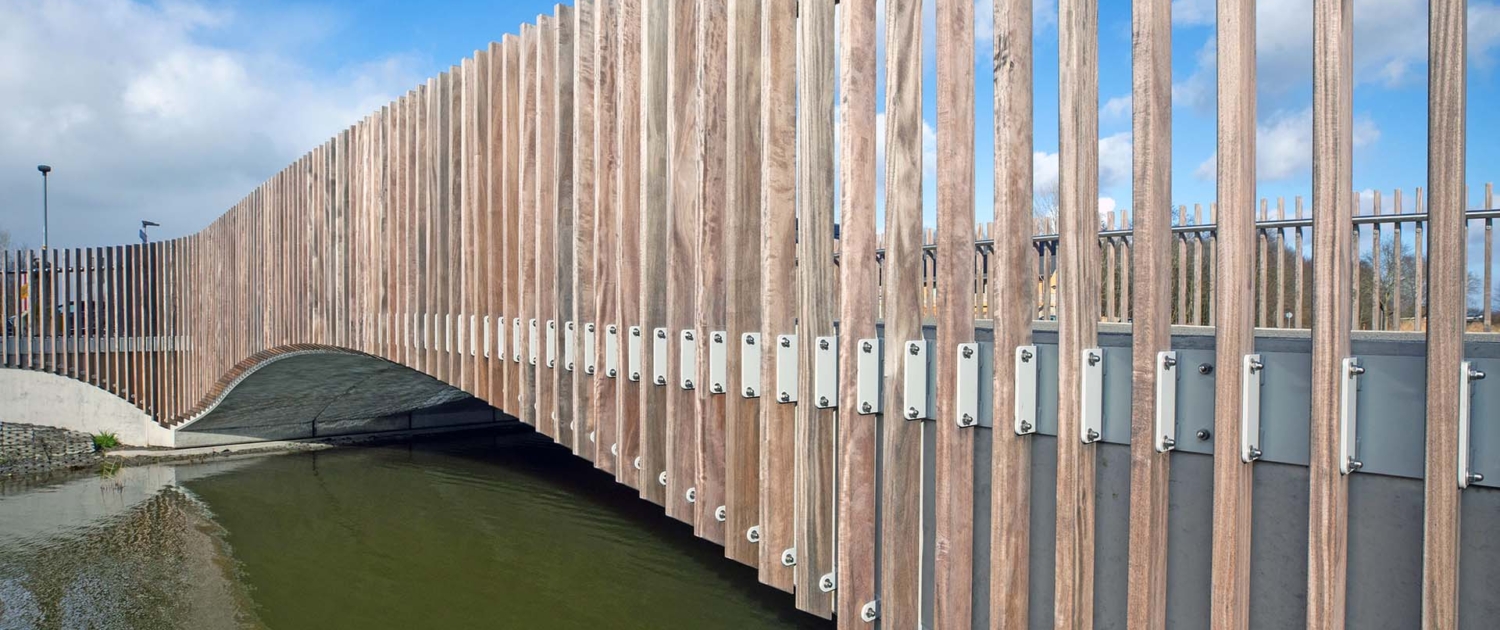

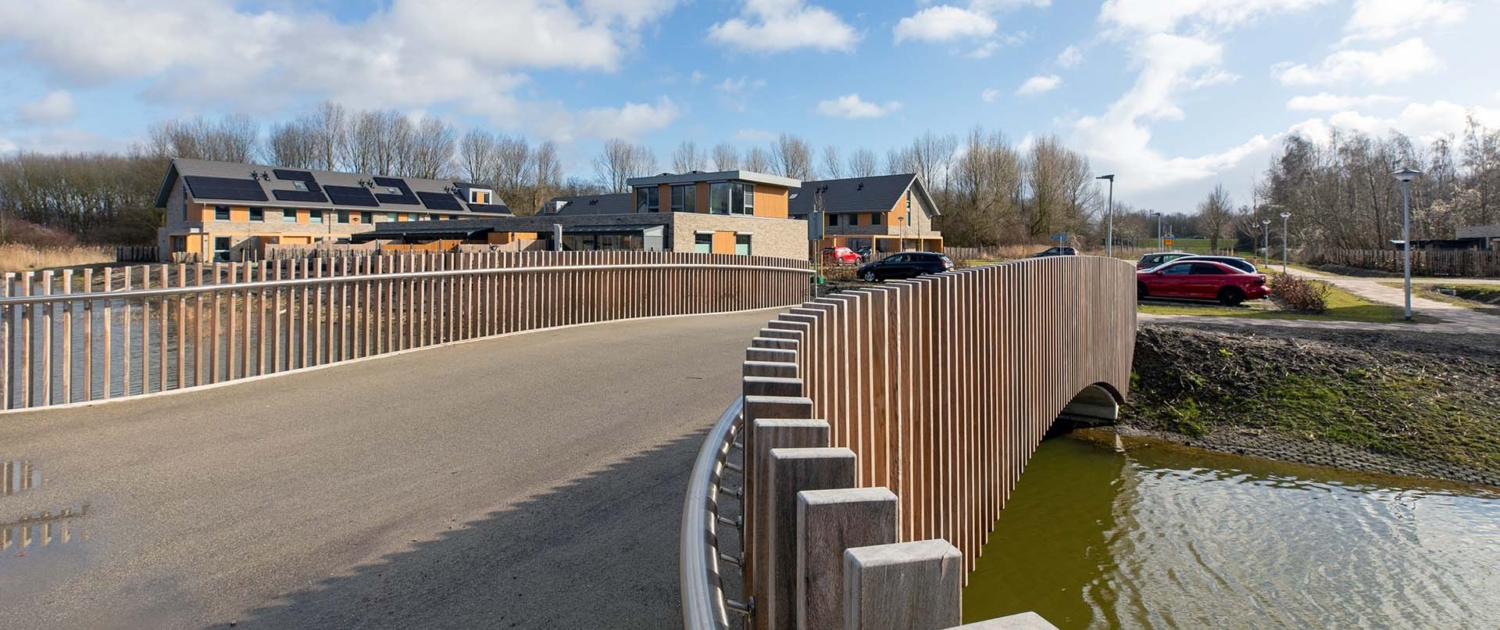

Het hekwerk bestaat uit verticale houten lamellen, keurig op gelijke afstand van elkaar en het verloop van de brugconstructie volgend. We wilden dat het eindresultaat zo strak en minimalistisch mogelijk zou zijn. Elke lamel zit daarom op drie plekken vast: onderaan, naast de bovenzijde van het brugdek en ter hoogte van de handregel. Dit voorkomt vervorming. We hebben ervoor gekozen de onderste twee bevestigingen consistent aan één zijde van de lamellen aan te brengen. Zo ziet de brug er vanaf de zuidelijke oever net iets anders uit dan vanaf de noordelijke oever. Ter hoogte van het brugdek zijn de lamellen bevestigd op een doorlopende stalen strip in de kleur van het achterliggende beton. Ook de uithouders hebben deze kleur. De ronde rvs handregel vormt het bovenste verbindingspunt voor de lamellen.

specificaties

partners: Knipscheer Infra
oplevering: 2026
